1、前言
　　
　　在線升級（IAP，In Application Programming）即在應用編程，是用戶自己的程序在運行過程中對User Flash的部分區域進行擦寫，目的是為了在產品發布后可以方便地通過預留的通信口對產品中的固件程序進行更新升級，免去了裝置拆卸等不必要的操作。
隨著芯片制造工藝的發展及成本的降低，F(xiàn)lash存儲類產品的存儲空間在不斷擴大，成本也在不斷降低。在實際的工業產品中，軟件的在線升級作為一項越來越重要的功能，正在被應用到越來越多的產品當中。
　　
　　2、在線升級功能基本原理
　　

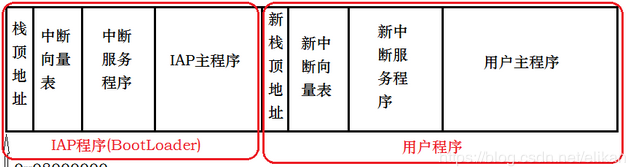

　　通常實現IAP功能時，即用戶程序運行中作自身的更新操作，需要在設計固件程序時編寫兩個完整的程序代碼。其在Flash中的存儲順序一般如圖所示。

　　第一個程序即BootLoader部分是IAP程序，它不需要執行正常的功能操作，而只是通過某種特定的通信接口(如USB、USART、NET、SD等)接收程序或數據，通過解密、判斷和校驗等操作后，對第二個程序代碼進行更新升級。
第二個程序才是真正的用戶主程序部分。
　　這兩部分代碼將會同時燒錄在芯片的片上Flash或這片外程序存儲器件中，當芯片上電后，首先是BootLoader開始運行，它將在最短的時間內進行如下操作：
　　1）檢查是否需要對第二部分代碼進行更新；
　　2）如果不需要更新則直接轉到4）；
　　3）執行在線升級操作；
　　4）跳轉到第二部分用戶主程序并開始執行。
　　
　　3、在配網產品中的應用
　　
　　眾所周知，DTU、FTU等配網產品在售后安裝調試過程中，難免會遇到客戶需要一些非標準的功能要求，這時候就需要售后服務人員對設備進行現場升級。如果這些裝置不具備在線升級的功能，對成百上千臺的設備進行現場升級是一件十分令人頭疼的事，尤其是一些設備已經投入使用，斷電拆卸會造成更嚴重的損失。
　　而添加了為DTU、FTU等設備量身定做的在線升級程序后，這些問題就可以迎刃而解，售后服務人員只需要通過特定接口在PC上位機的控制下將新程序傳入設備，設備即可自動進行軟件升級，極大的降低了相關人員的工作量和可能對用戶造成損失的可能性。

基礎軟件開發部  馬龍飛
