魯?shù)槊覟嘲仓脜^(qū)綜合智慧能源光伏項目，建設地點位于云南省昭通市魯?shù)榭h卯家灣安置區內，場址區域平均年太陽輻射量1388kWh/m2，根據我國太陽能資源等級區劃表，場址區域太陽能資源屬于III類地區，適宜建設太陽能電站。

本項目由國核電力規劃設計研究院有限公司整體規劃設計，我公司參與設計并供貨整站的CDZ-8100光伏監控系統、電能質量監測系統柜、遠動通信柜及保護裝置等所有二次設備。

現場屋頂光伏

光伏逆變器

該項目是通過10kV電壓等級進行并網的光伏監控系統，CDZ-8100光伏發電系統向電網調度機構提供的信號主要包括：

1）光伏發電系統并網狀態；

2）光伏發電系統有功和無功輸出、發電量、功率因數；

3）并網點的電壓和頻率、注入電力系統的電流；

4）高壓開關柜、變壓器等一次設備的運行狀態、電力數據等。

光伏監控系統采用標準的、網絡的、分布功能和系統化的開放式的硬件結構，實現數據狀態的實時監控、設備的遠程控制，達到無人值守的設計要求。

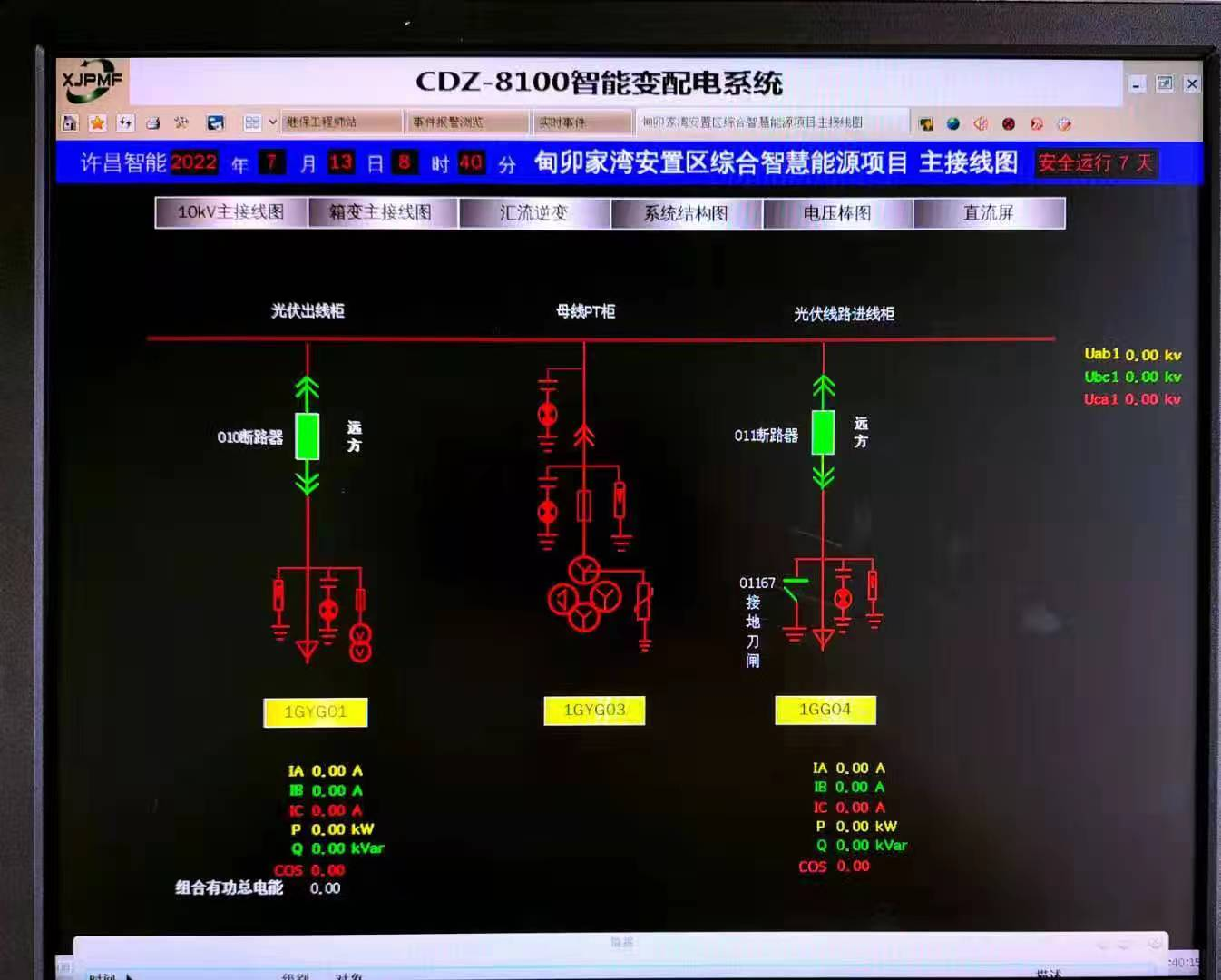

高壓柜主接線圖

低壓箱變接線圖

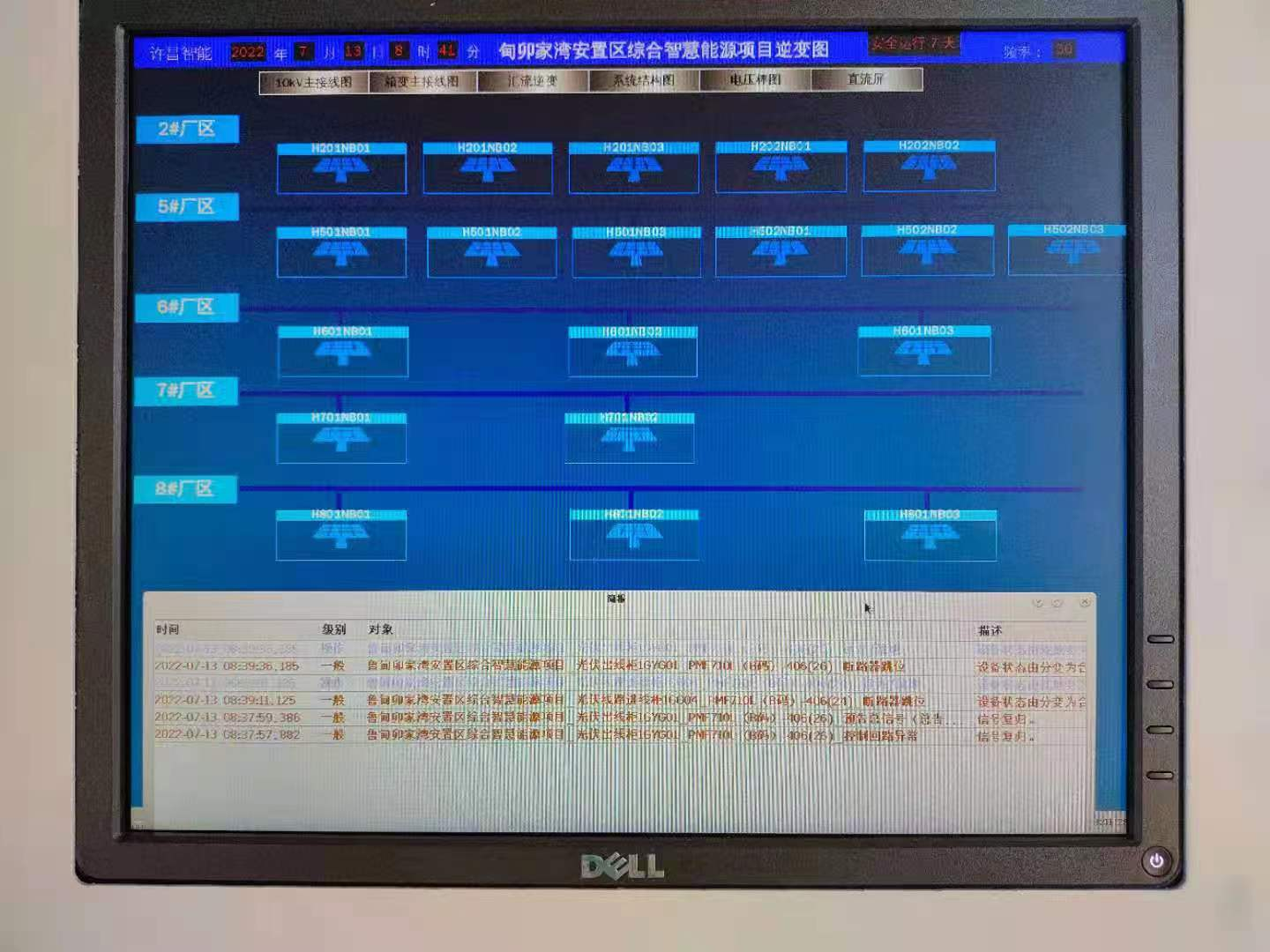

光伏逆變器數據圖

電能質量監測系統柜主要包括PMF635A電能質量在線監測裝置、PMF720G防孤島保護裝置以及WFET-2000S電能量采集終端；

PMF635A電能質量在線監測裝置主要實現監測電壓偏差、頻率偏差、三相電壓幅值相位不平衡度、三相電流幅值相位不平衡度、負序電流、諧波、電壓波動，具有實時數據顯示、權限管理、設置、對時、統計、自檢等功能。

PMF720G微機防孤島保護測控裝置適用于110kV以下電壓等級的負荷側或小電源側的防孤島運行，具備三段過流、剩余電流、過壓低壓、過頻低頻、逆功率、外部聯跳、有壓自動合閘等保護功能，有效提高供電可靠性。

WFET-2000S電能量采集終端，裝置配置多種形式的主站通信網絡接口，帶有電話撥號通信口，支持無線通信，將電能量數據通過定時傳送和隨機召喚傳送的方式，傳送至電力調度數據網。

電能質量監測系統柜、監控主站及通信柜

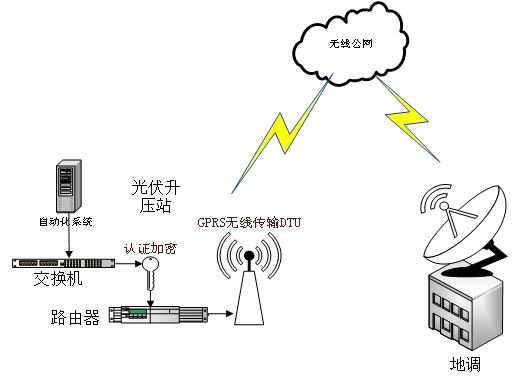

配電系統通信示意圖

光伏電站數據經公網GPRS無線網絡與昭通地調移動專線連接，數據經加密后上送至昭通地調的III區服務器，再經過反向隔離裝置傳輸至I區服務器，由昭通地調I區規約轉換服務器經調度數據網送至昭通地調I區服務器，隨后在前置機上呈現。

利用公網GPRS無線網絡提供方便的數據通信通道，采用國家密碼局的IPSECVPN和SM1/SM2/SM3加密算法，提供公網通信的安全保障。

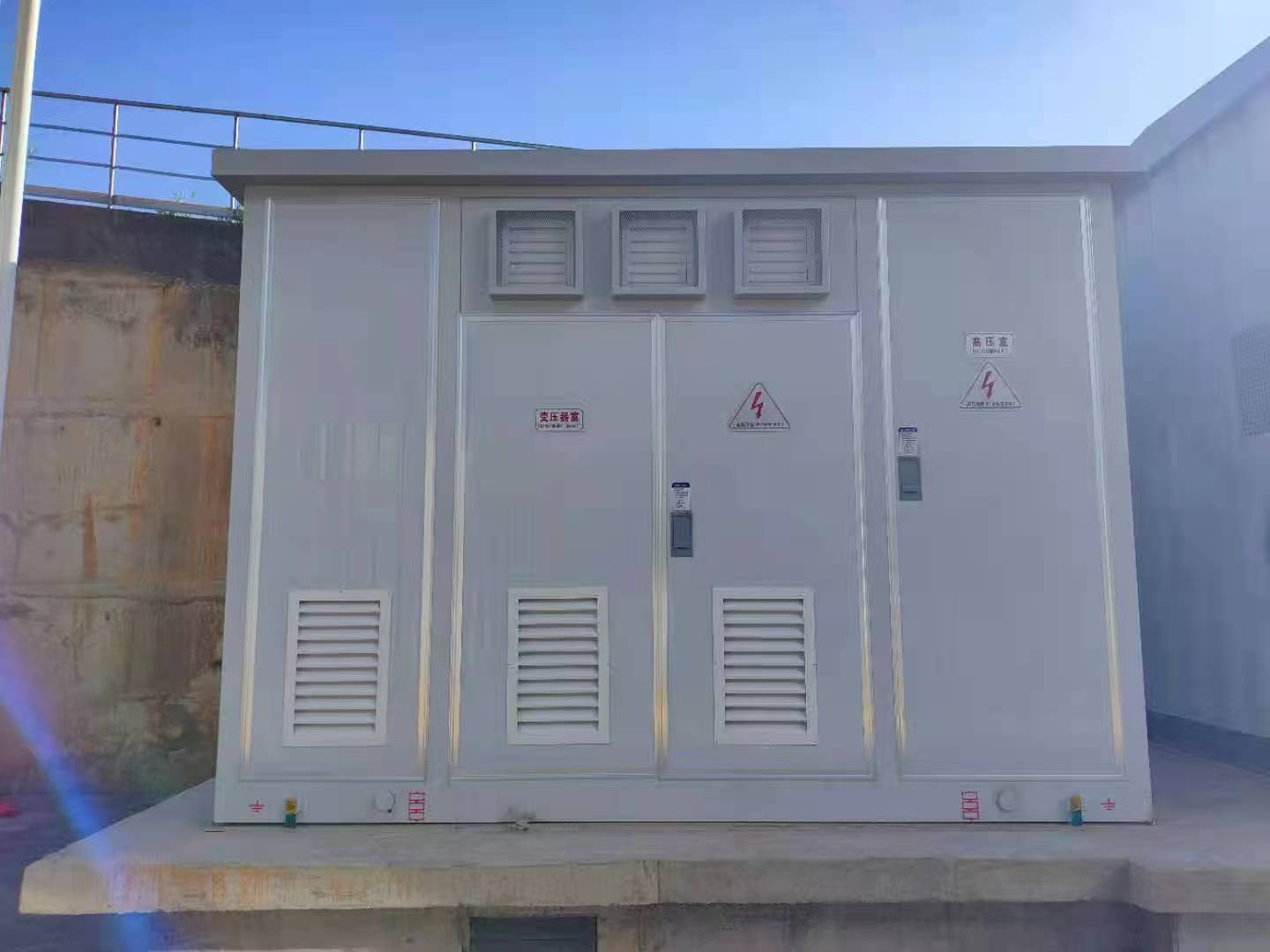

并網箱變
