電力系統中，尤其是在分布式光伏發電站的運用中，大家應該經常會聽到防孤島保護，現在多數光伏發電并網系統中都要求安裝防孤島保護裝置，可防孤島保護裝置究竟有什么作用呢？
　　首先了解下什么是孤島效應，孤島效應是指當電網的部分線路因故障或維修而停電時，停電線路由所連的并網發電裝置繼續供電，并連同周圍負載構成一個自給供電的孤島的現象。孤島現象分為計劃性和非計劃性。顧名思義，當出現非計劃性時，應該是電網內的某個原因造成的，這樣導致的結果可能是影響該站的正常運行、設備受損或人員安全。根據《光伏發電站接入電力系統技術規定》GB/T19964-2012第12.3.3條的規定：“光伏發電站應配置獨立的防孤島保護裝置，動作時間應大于2s”,以及《光伏發電站接入電力系統設計規范》GB/T50866-2013第6.3.2條的規定：“光伏發電站需要配置獨立的防孤島保護裝置，保證電網故障及檢修時的安全”
　　防孤島保護裝置主要作用如下：
　　1、保證光伏兩側檢修人員的生命安全
　　當電網側失電的時候，需要維修人員去檢修，這時光伏本側還處于正常發電狀態，還會向電網側送電，這時就會形成孤島效應，給電網側檢修人員帶來很大的安全威協。同樣，當光伏本側出現故障，同樣也需要工作人員檢修，而電網側可能還會有電，這樣電網側有可能會出現向本站反送電的情況，同樣會給光伏本側維修人員帶來生命安全方面的隱患。如果裝上防孤島保護裝置，當光伏本側或者電網側任何一側失電的時候，防孤島保護裝置都會迅速向并網開關發出命令，讓其跳閘，從而很好的保證了光伏兩側維修人員的生命安全。
　　2、防止對電網造成沖擊
　　當光伏本側出現頻率、電壓異常波動時，都會對電網造成一定的沖擊，隨著光伏裝機容量越來越多，對電網產生的影響肯定也會越來越大。當裝上防孤島保護裝置后，出現頻率、電壓異常波動時，防孤島保護裝置能第一時間能切開并網點，從而杜絕對電網造成沖擊。
　　3、防止電網側異常對光伏本側主設備造成損壞
　　由于用電不均衡和受自然災害的影響，電網側電流、電壓、頻率等有時也會出現一些異常波動，這個時候如果放任不管，超負載的電流電壓將會對光伏側的設備造成損壞。如果裝上防孤島保護裝置，當電網側電壓、頻率出現異常時，就能迅速地切開并網開關，保證本側主設備的安全，杜絕事故的擴大化。
　　4、無人值守智能并網
　　防孤島保護裝置帶故障跳閘、自動合閘（一般對高壓并網不做要求，低壓并網會有要求），其目的是在保證電網安全的同時，盡可能保證光伏的發電效率 。

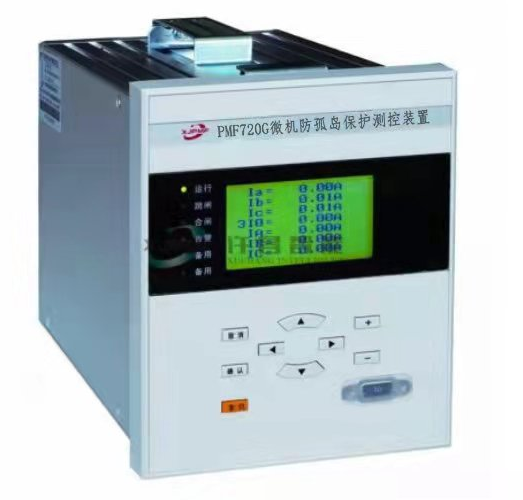

PMF720G微機防孤島保護測控裝置

　　PMF720G微機防孤島保護測控裝置（以下簡稱裝置）適用于110kV以下電壓等級的負荷側或小電源側的防孤島運行，提高供電可靠性，可組屏安裝，也可在開關柜上就地安裝，含有保護、測量、通信等多種功能。
　　保護配置：三段式帶低壓閉鎖電流方向保護、過負荷保護、剩余電流保護、二段式零序過壓保護、二段式過電壓保護、二段式低電壓保護、二段式過頻保護、二段式低頻保護、逆功率保護、外部聯跳保護、有壓自動合閘、控制回路斷線檢測、TV斷線檢測、彈簧未儲能、跳位異常。
　　裝置特點：
　　●高精度16位AD采樣；
　　●具有2路 RS485 接口，1路以太網口，方便組網構成自動化系統；
　　●具有 2 路脈沖輸入+ 2路模擬量輸出；
　　●支持GPS 脈沖對時和B碼對時；
　　●故障錄波；
　　●通信對點。
　　外形尺寸： 177×150×217.5
　　開孔尺寸： 164×147

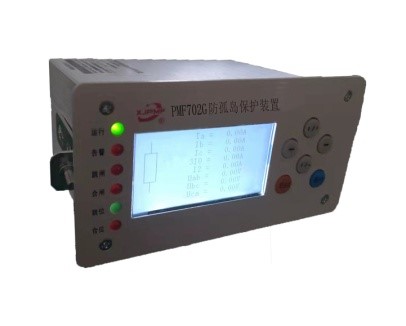

PMF702G防孤島保護裝置

　　PMF702G防孤島保護裝置主要是針對低壓等級的光伏并網回路的防孤島裝置。在發生孤島現象時,作為后備保護可以快速切出分布式孤島電源，集保護、控制、通信、監視等功能與一體。
　　保護配置：三段式帶低壓閉鎖保護、過負荷保護、剩余電流保護、過電壓保護、低電壓保護、過頻保護、低頻保護、頻率突變、逆功率保護、外部聯跳保護、控制回路斷線檢測、TV斷線檢測。
　　裝置特點：
　　●體積小、深度淺, 安裝便捷；
　　●1路 RS485 接口，支持IEC-60870-5-103和MODBUS-RTU規約；
　　●連續記錄80 次事件，具有故障、告警、自檢等全事件記錄；
　　●具備通信對點功能。
　　外形尺寸： 153.5*72*125
　　開孔尺寸： 138*70

(本文為內部信息公示，請勿轉載)

保護產品開發部 羊陽

2022年3月31日
