ECLOUD-8000能源運維云平臺簡介

　　01 云平臺簡介

　　據國家電網統計，10kV及以上電壓等級的工商業電力用戶有200萬戶以上，此類用戶側變配電所產權歸終端用戶所有，并由終端用戶負責變配電所的日常運行及維護。然而，傳統的變電站監控系統依舊以本地監控為主，在建設之初并沒有充分考慮變電站的運維管理；對運營方來說，普遍存在著人工成本高、管理困難、運維效率低下、流程不規范、設備檔案管理缺失等問題。許昌智能運維云平臺（ECLOUD-8000）根據市場需求發展，以互聯網智能運維服務為目標，利用物聯網、云計算等技術將電力裝置設備與手機、電腦等終端設備進行深度融合，通過移動互聯網、大數據等先進技術實現資源的統一管理，為客戶提供全面的變配電系統遠程監視、管理及運維服務，能有效解決變配電系統運維成本高、效率低下的痛點。云平臺提供綜合監控大屏顯示、電力實時數據監測、能耗分析、用電統計分析報表、異常預警、事故報警和事件記錄、運行環境監測、運維巡檢派單等功能，并支持手機App、PC等多終端數據訪問。

　　02 應用場所
　　
　　? 商業建筑變配電所
　　? 公共建筑變配電室
　　? 工業園區變配電室
　　? 居民小區變配電室
　　? 電力運維企業

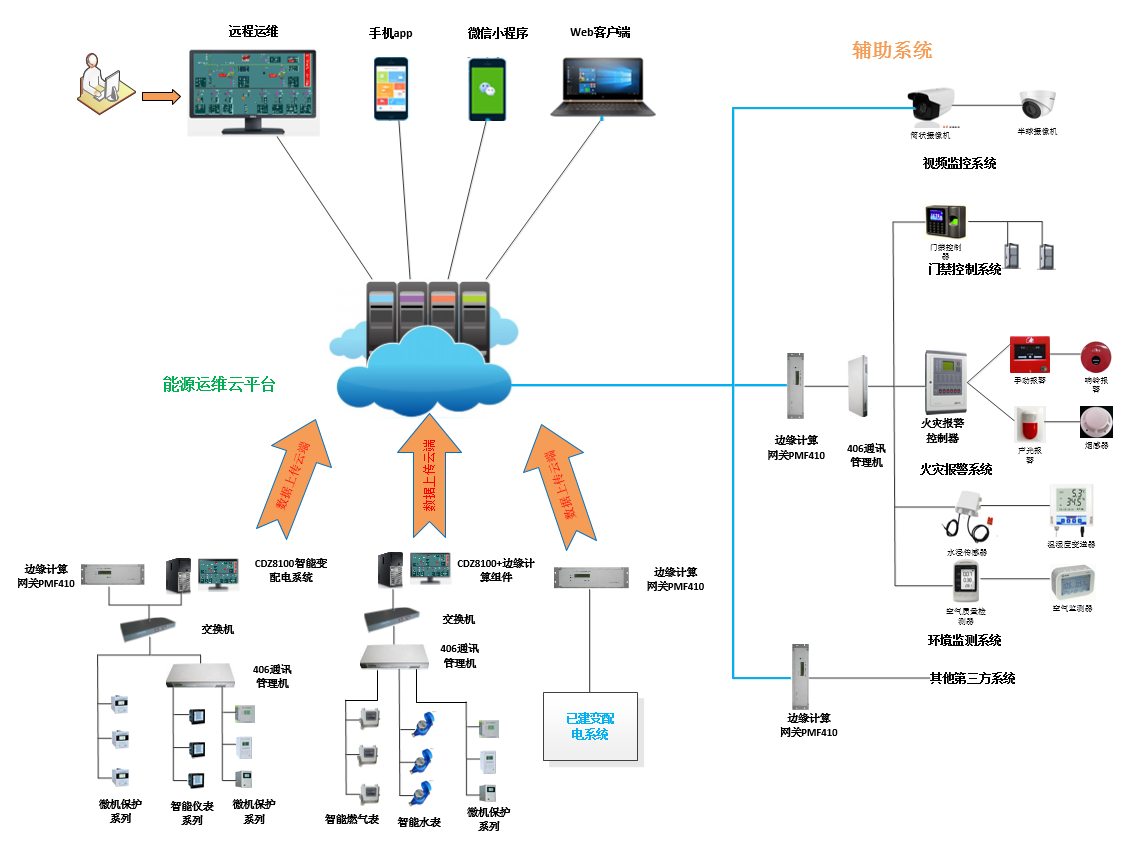

　　03 平臺架構

　　ECLOUD-8000能源運維云平臺基于目前最新的物聯網云平臺技術進行設計，整體上采用了端、邊、云、用的架構模式；可以實現底層變配電系統的無縫接入，支持二次開發，可實現視頻、環境等輔助監控系統數據接入。云平臺同時支持公有云和私有云部署。

　　04 平臺功能

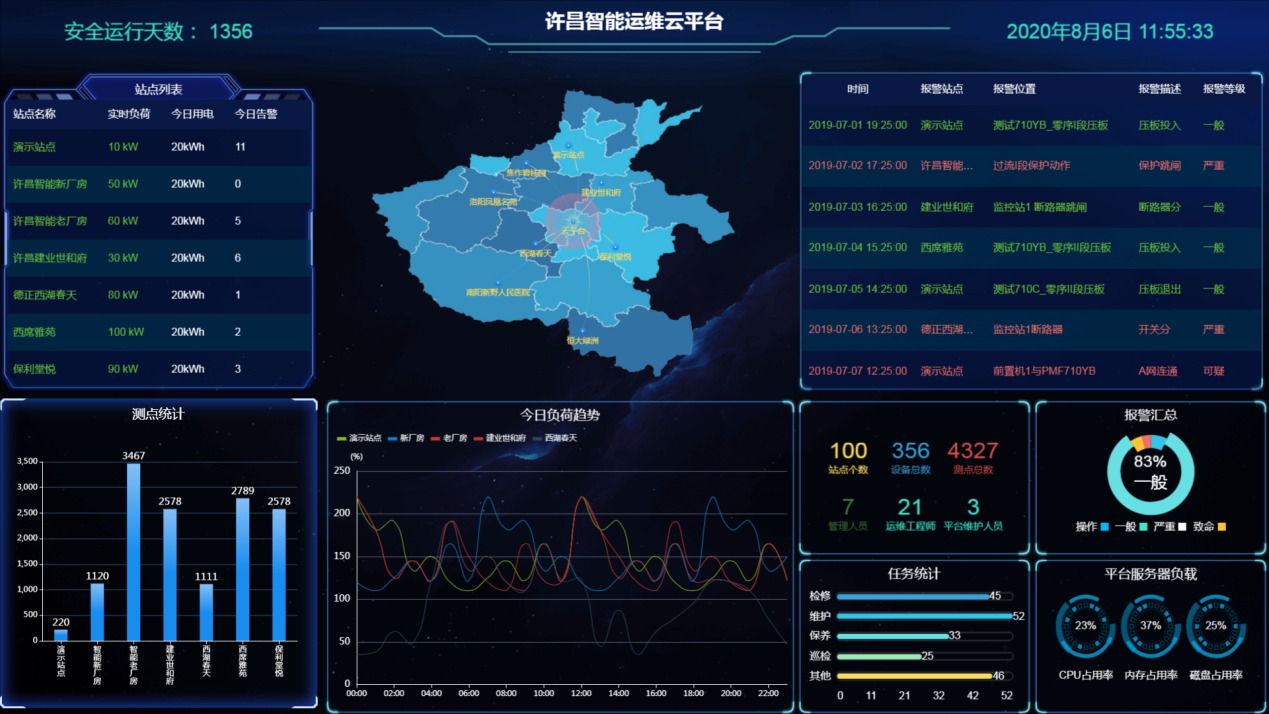

　　大屏展示
　　大屏展示可以集中顯示一定區域內各個站點設備負荷及運行狀況，用電負荷、報警信息及任務發布匯總等，通過大屏可以整體了解平臺運行情況。

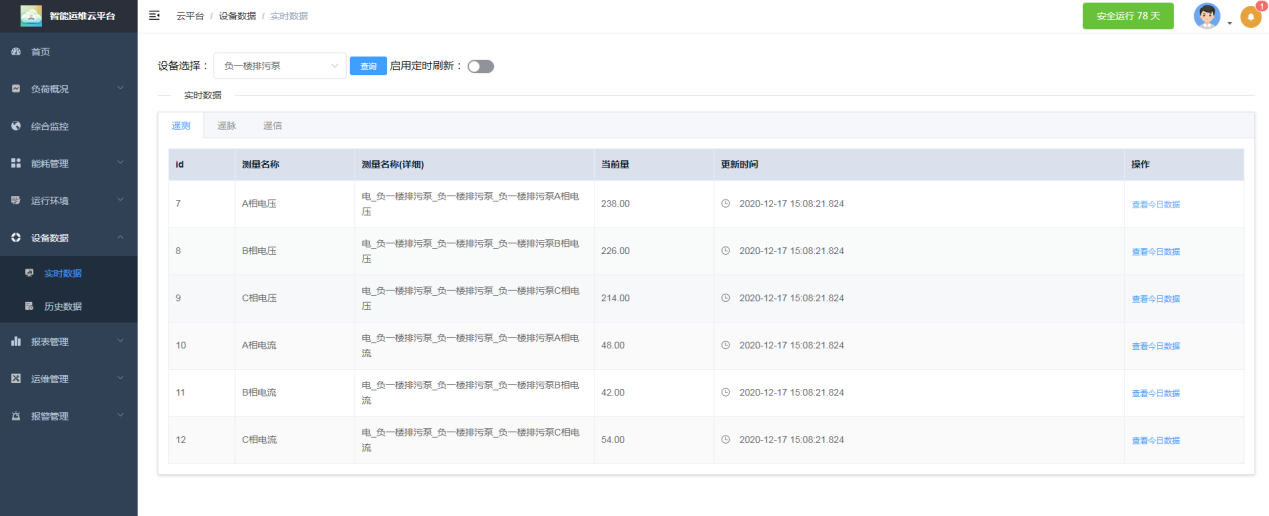

　　設備數據
　　可以實時監測變電所單個設備的實時測量數據，如三相電壓、三相電流、有功電量、無功電量、遙信狀態等，并顯示設備歷史測量數據的曲線報表。

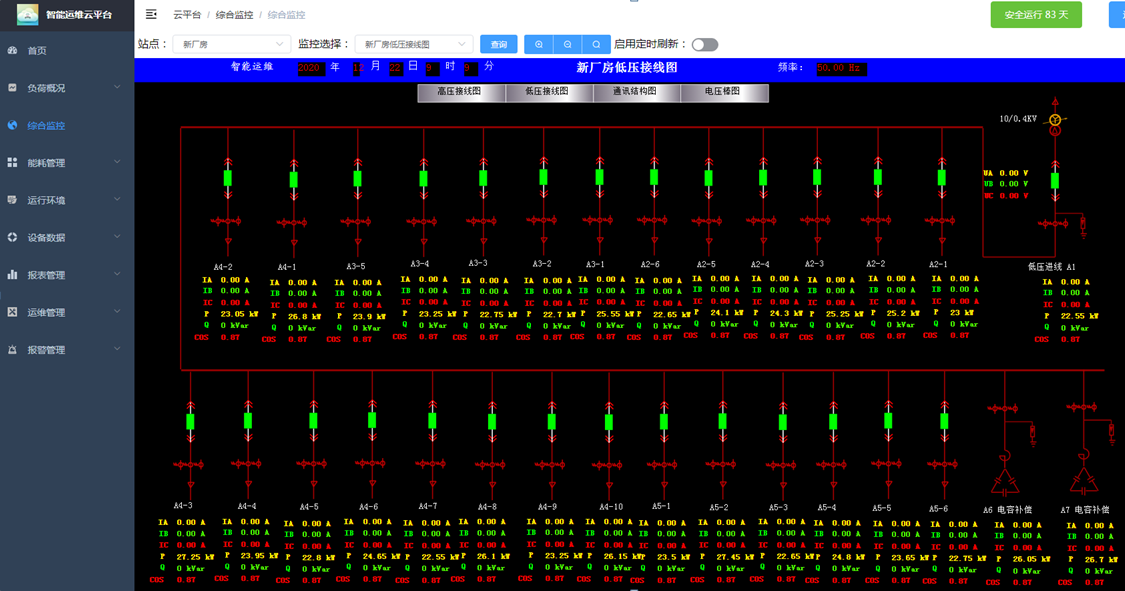

　　綜合監控
　　通過矢量圖實時監測變配電所運行情況，如高低壓接線圖、間隔分圖、通訊結構圖、環境狀態圖等，并支持畫面組態，可根據用戶需求靈活組態展示畫面。

　　環境監測
　　實時監測變電所的運行環境變化，主要包括溫度和濕度，并通過曲線顯示變化趨勢；可通過接入智能球機、視頻服務器等設備實現對目標場所進行實時監控、分布監控等功能。

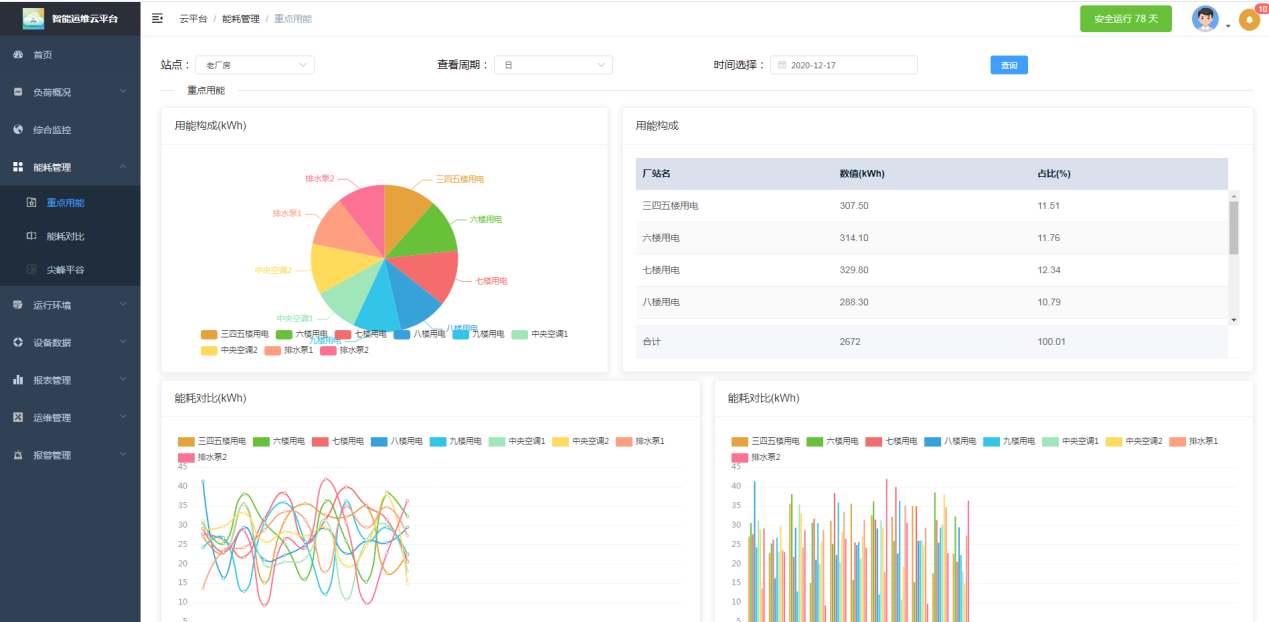

　　能耗分析
　　云平臺能實現對用戶用能情況進行監測，并基于平臺的大數據實現對用戶用能情況的綜合分析、對比，實現對用戶用能趨勢的預測及能耗異常報警，并向用戶出具節能減排策略及建議。

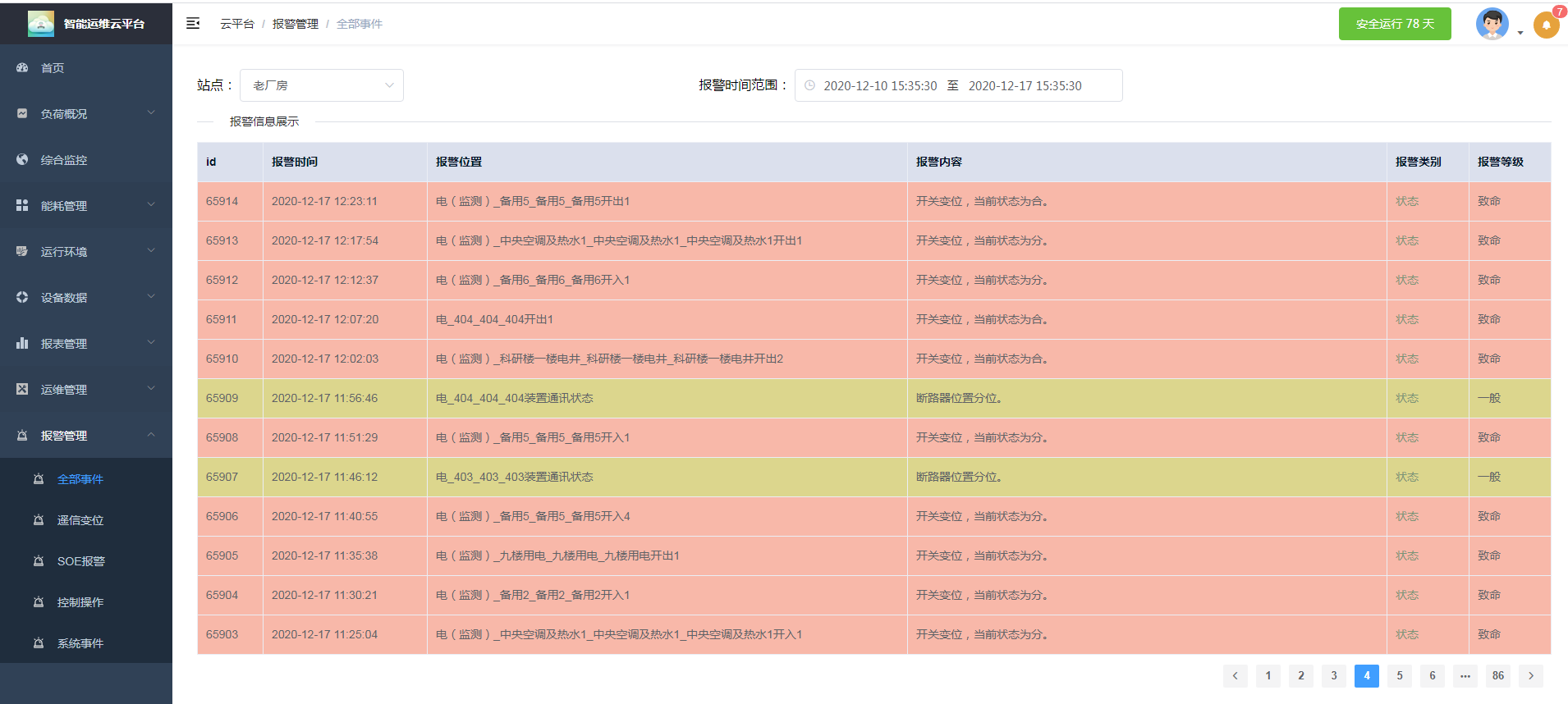

　　故障報警
　　可配置遙信變位報警（開關跳閘等）、遙測越限報警（過壓、欠壓、過流、線纜溫度過高、繞組溫度過高等）、運行報警，并將接收到的報警信息通過短信、網頁等方式推送，報警上下限可根據現場情況靈活配置。

　　設備臺賬
　　系統可配置每個變電所內變壓器、進線柜、出線柜、計量柜、高壓電纜等設備信息，記錄設備的廠家、型號、投運日期等，并可通過報表統計近期需要保養或更換的設備。

　　任務發布
　　管理員可以在監控中心或手機上給某個指定運維人員發布運維任務，運維人員在手機App上點擊我的任務一欄，查看自己被分配的任務，然后根據實際情況執行任務并記錄任務結果。

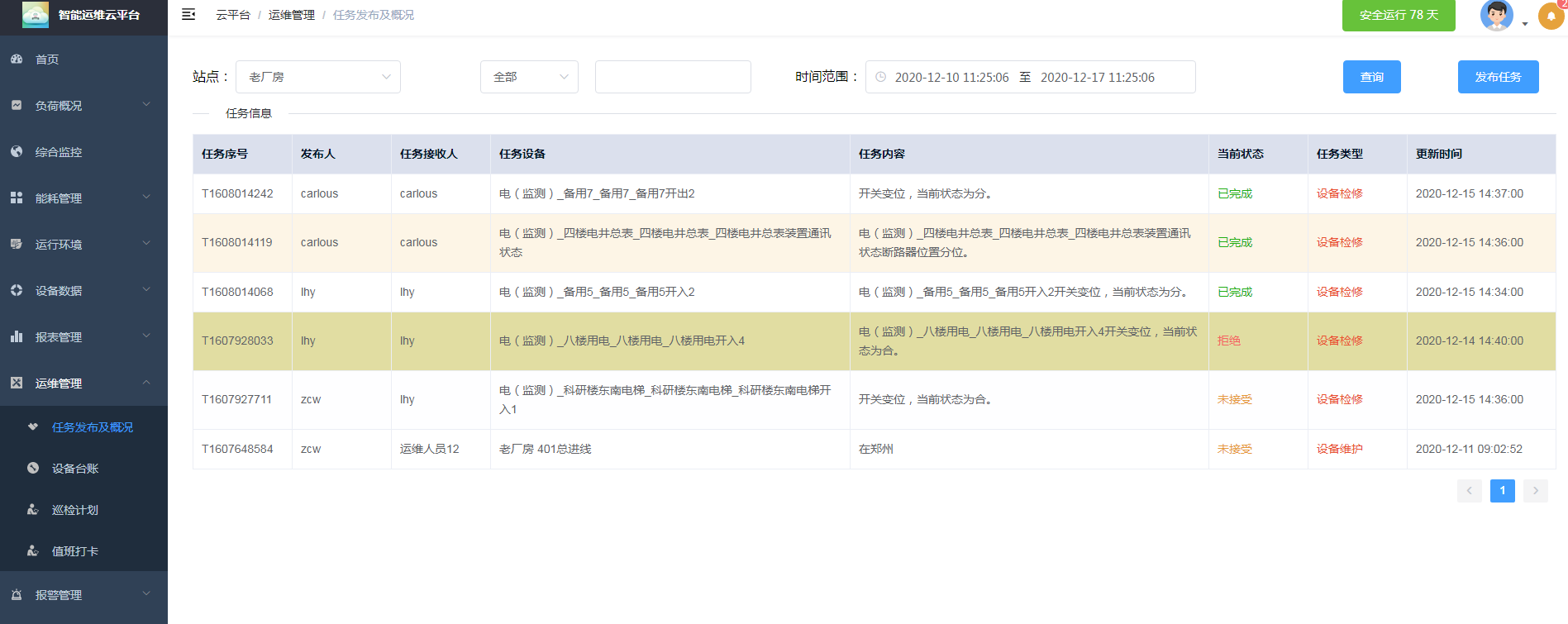

　　Web客戶端發布任務及查看任務列表

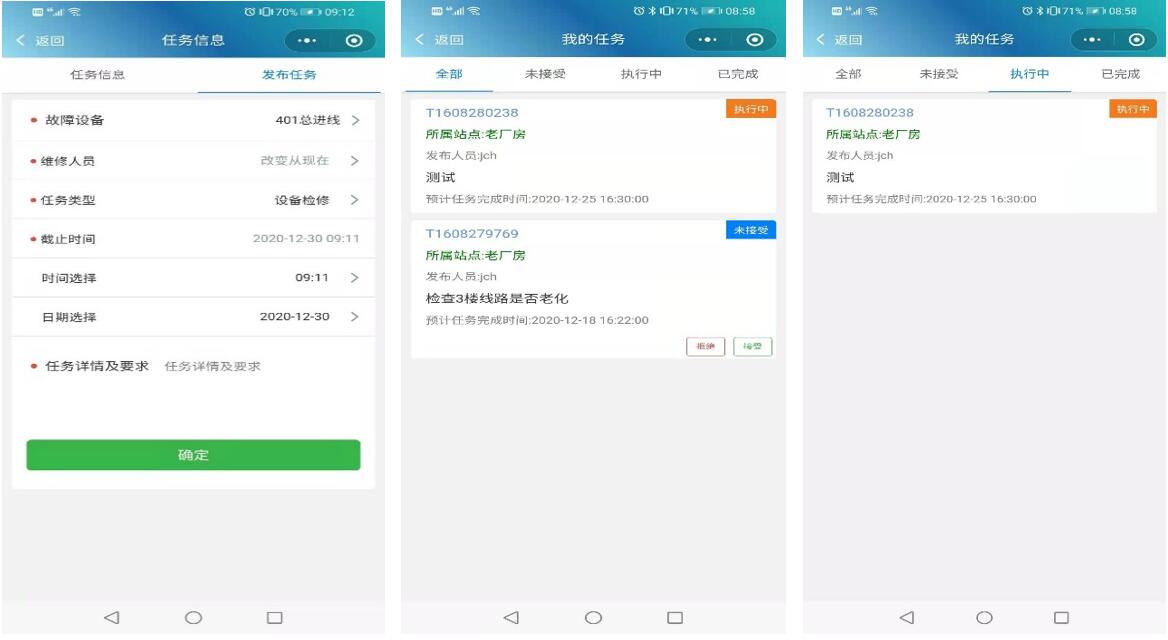

　　手機端發布任務               我的任務列表               已接受任務

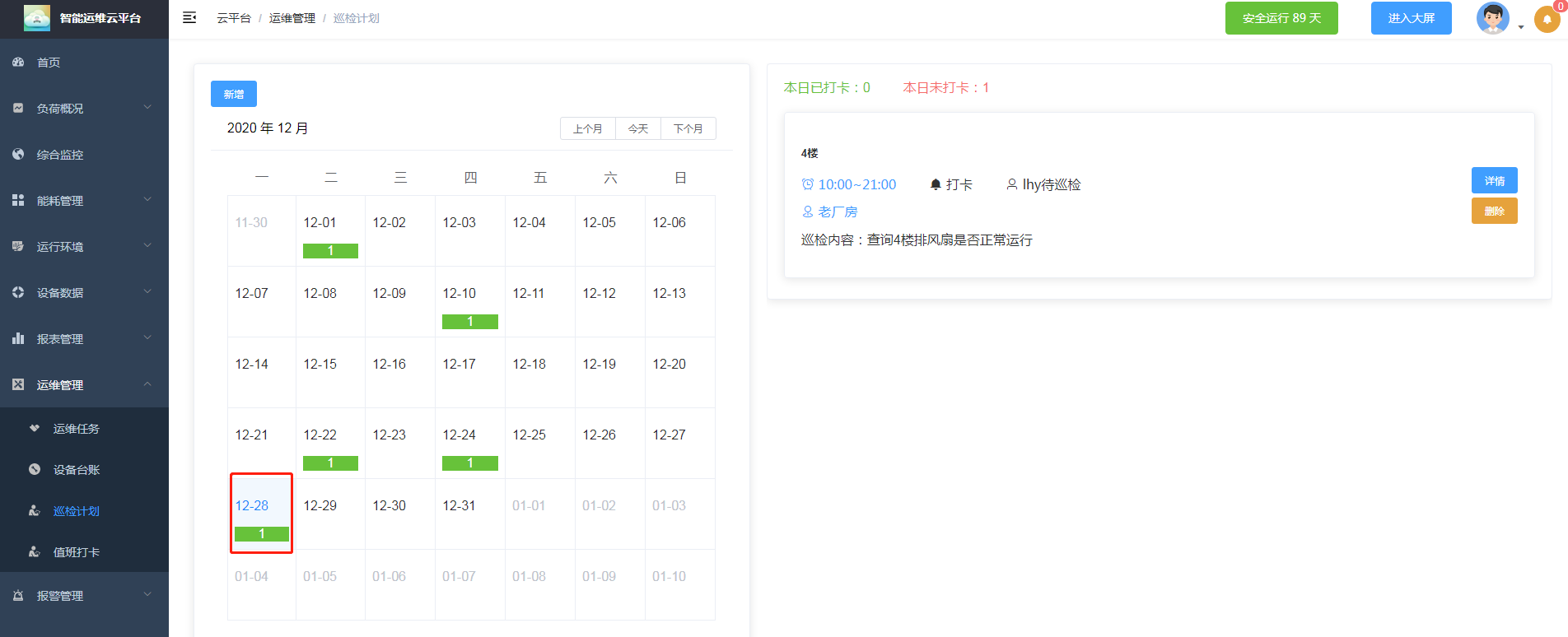

　　運維巡檢
　　通過系統編制巡檢計劃和內容，并將計劃下發到巡檢人員手機上，巡檢人員在變電所現場根據巡檢要求執行巡檢任務，并在系統中記錄巡檢情況，管理人員可以點擊詳情查看巡檢結果。

　　手機APP及小程序

　　云平臺同時提供手機App和微信小程序客戶端訪問功能，管理和運維人員通過手機可以隨時查看變電站的整體運行情況并根據實際情況進行調控。其主要功能包括：報警推送與查詢、天氣及環境信息展示、任務發布與接收、制定巡檢計劃并執行反饋、地圖展示與人員定位、服務器運行狀態監視、電力設備在線監測、視頻監控等。

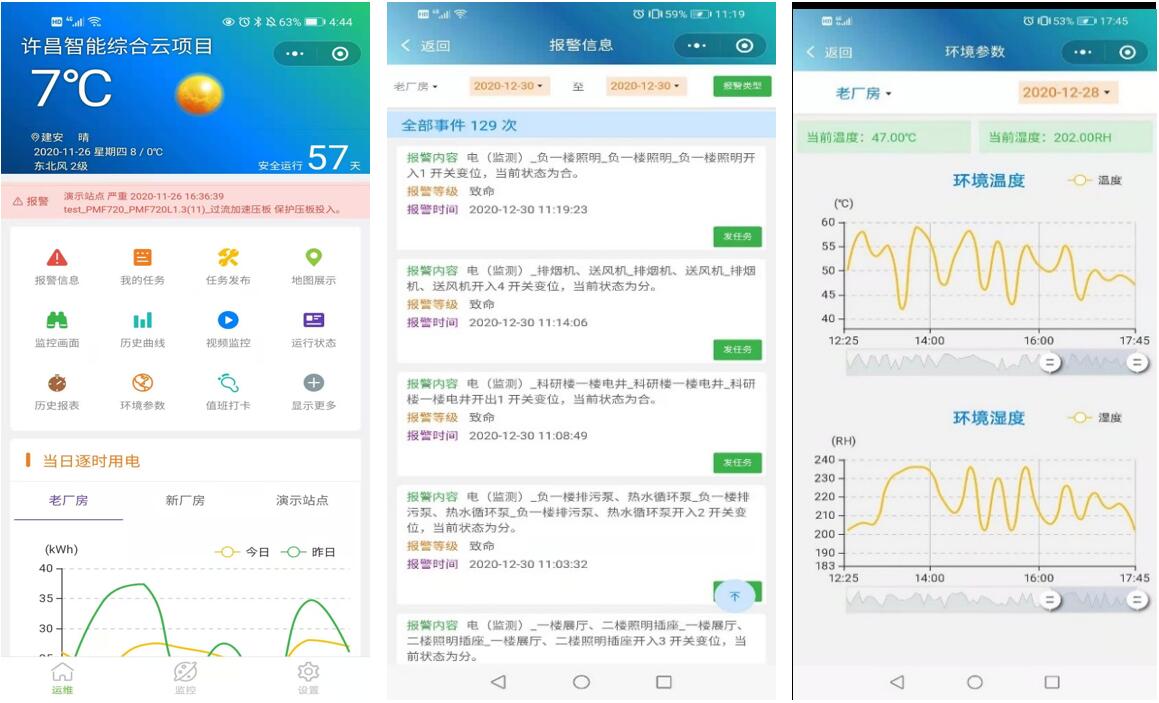

　　App及小程序首頁          報警信息查詢與推送          站點溫濕度監測

　　手機app及小程序電力設備在線監測、服務器運行狀態監視及重點能用分析等功能效果截圖如下。

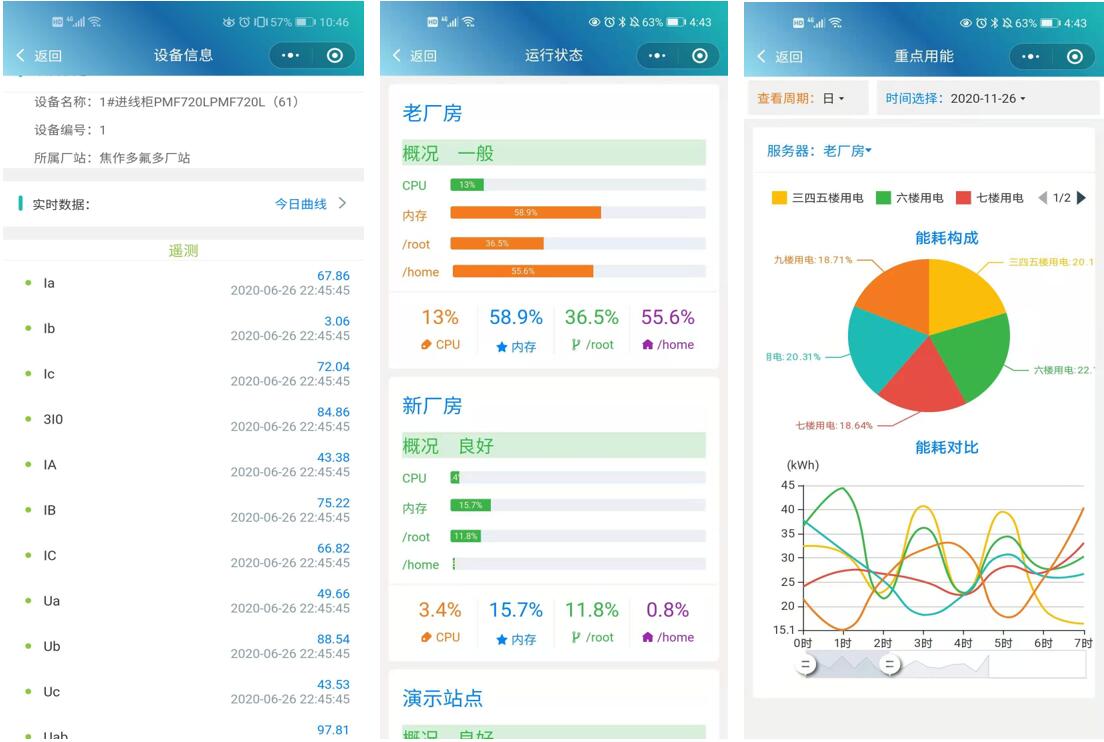

　　設備在線監測               服務器監測                 重點能耗

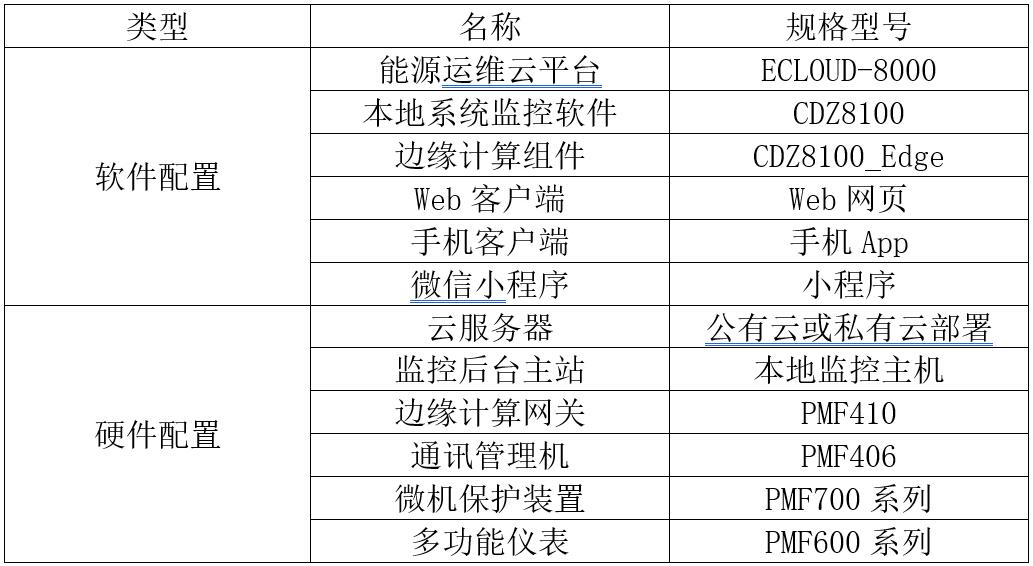

　　05 云平臺主要配置

　　06 用戶體驗

　　Ecloud-8000運維云平臺體驗地址：
　　http://pc.xjpmf.cloud/     用戶名：test  密碼：123456

小程序二維碼

系統軟件開發部  菅成浩
